<컴퓨터 구조> 기본 산술 instruction과 RISC-V Assembly Language 요약







기본 산술 Instruction

Instruction	Example	의미	설명
Add	add x5, x6 x7	$x5 = x6 + x7$	세 레지스터 operand; 덧셈
Subtract	sub x5, x6 x7	$x5 = x6 - x7$	세 레지스터 operand; 뺄셈
Add immediate	addi x5, x6, 20	$x5 = x6 + 20$	상수를 더할 때 사용









Arithmetric instruction 예제

f = (g + h) - (i + j);



이 C코드에서 f, g, h, i, j가 각각 x19, x20, x21, x22, x23에 저장되어 있다면

add x5, x20, x21	# temp $t0 = g + h
add x6, x22, x23	# temp $t1 = i + j
sub x19, x5, x6		# f = $t0 - $t1



하나의 고급 언어 문장이 여러 개의 instruction으로 변환됩니다.







RISC-V Assembly Language 요약





Data transfer instructions













(메모리 ↔ 레지스터)

Instruction	예시	의미
Load word(lw)	lw x5, 40(x6)	x5 = Memory[x6 + 40]
Store word(sw)	sw x5, 40(x6)	Memory[x6 + 40] = x5
Load halfword(lh)	lh x5, 40(x6)	반워드 로드(sign-extend)
Load byte(lb)	lb x5, 40(x6)	바이트 로드(sign-extend)
Load byte unsigned(lbu)	lbu x5, 40(x6)	바이트 로드(zero-extend)

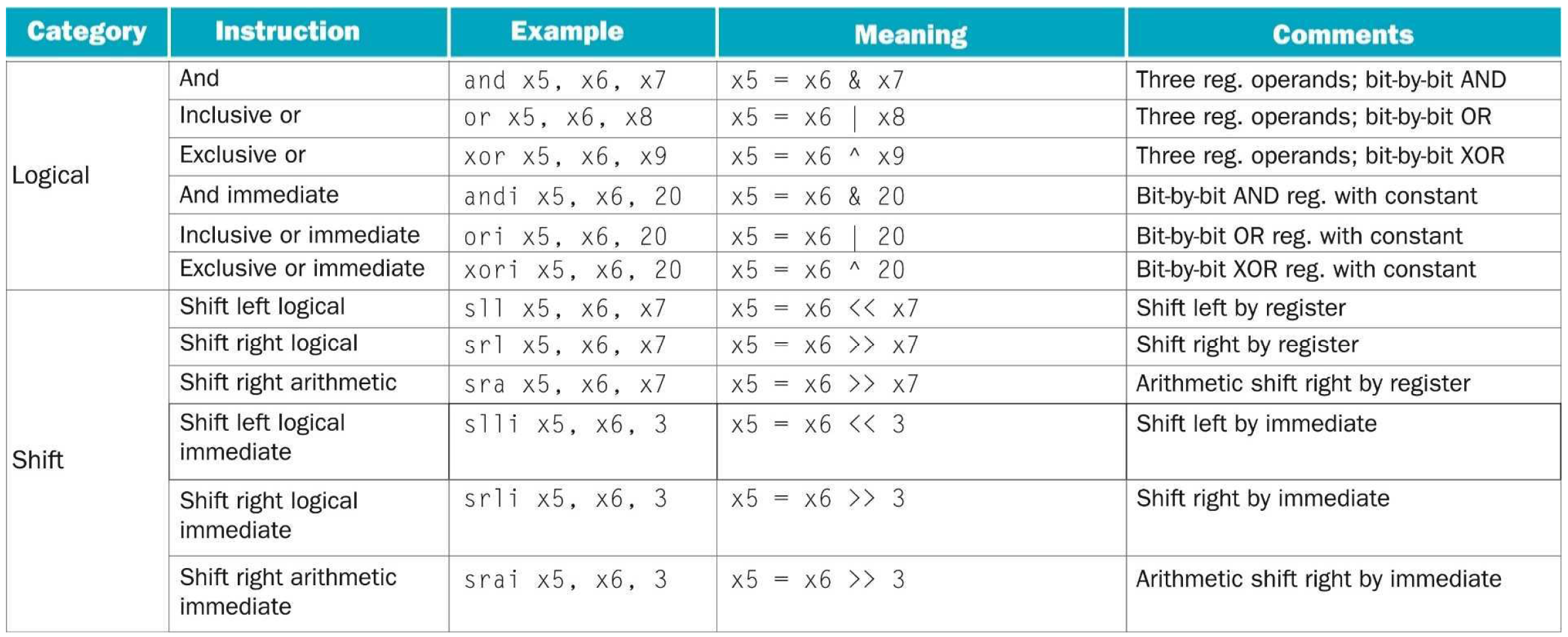

Logical & Shift instructions

연산	C	RISC-V
Shift left	<<	sll, slli
Shift right	>>	srl, srli
Shift right arithmetic	>>	sra, srai
Bit-by-bit AND	&	and, andi
Bit-by-bit OR	|	or, ori
Bit-by-bit XOR	^	xor, xori

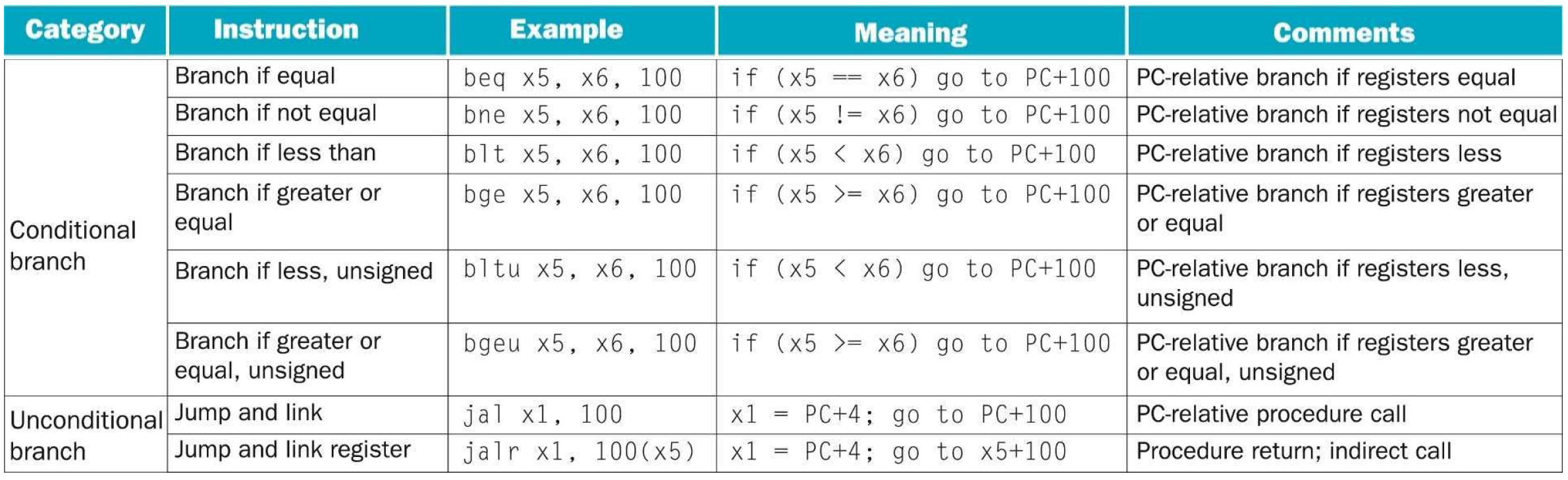

Conditional branch instructions

Instruction	예시	의미
beq	beq x5, x6, 100	x5 == x6이면 PC+100으로 분기
bne	bne x5, x6, 100	x5 $\neq$ x6이면 PC+100으로 분기
blt	blt x5, x6, 100	x5 < x6이면 분기
bge	bge x5, x6, 100	x5 $/succeq$ x6이면 분기







Unconditional branch

Instruction	예시	의미
jal	jal x1, 100	x = PC + 4; PC + 100으로 점프(procedure call)
jalr	jalr x0, 0(x1)	x1에 저장된 주소로 점프(procedure return)
